防水透气膜的微孔薄膜形态结构提示说明
未知
701
典型的PTFE微孔薄膜的正、反面形态，纵、横向截面形态扫描 电镜照片如图所示。从扫描电镜照片图可以看出：PTFE微孔薄膜表面形态是具有蜘蛛网状的微孔结构，微纤维之间形成孔隙，微纤维 排列方向与拉伸方向基本平行；纤维束的联结处即为结点，它是由许多微纤维纠缠相连形成的，沿垂直于拉伸方向排列。微纤维之间的孔隙大 小决定薄膜孔径的大小，结点的多少与大小则对薄膜孔隙率的大小起决 定作用。微纤维的取向结构对薄膜的力学各向异性起决定作用 ; PTFE微孔薄膜属于非对称性膜，膜的正反面微孔尺寸有差异；膜的截面微孔 尺寸比其表面的微孔尺寸大，纵横向微孔尺寸也有差别，纵向微孔大于 横向微孔；膜的截面是一种网络结构，在孔的三维结构上有网状连通、 孔镶套、孔道弯曲等非常复杂的变化，可能由多个微孔组成一个通道，也可能一个微孔与多个通道相连。

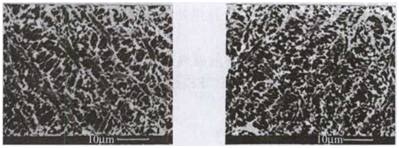

(a)幻膜正面电镜照片 (b)膜反面电镜照片
(c)幻膜纵向截面电镜照片 (d)由膜横向截面电镜照片
图1-18 PTFE微孔薄膜扫描电镜照片
采用美国Coulter公司的PorometerⅡ型透过材料孔径分析仪测试 孔径、孔径分布、孔数和孔数分布等。PTFE微孔薄膜的平均孔径为0.02〜15μm；孔隙率为50%〜90%；接触角为103°〜140°；膜厚度为 24〜45μm，PTFE薄膜的厚度均匀度在5%以下；经向抗张强度或拉伸 强度为4〜40Mpa(4x106~40x106N/m2)，纬向抗张强度或拉伸强度 大约为经向的10%，断裂伸长在50%〜100%之间；透湿量为0.4x104〜1.7x104g/(m2.24h)，—般为6000g/(m2.24h)；耐静水压为90〜170kPa(9~17mH2O)；透气量小于 0.3 X 10-2m3/(m2.s)[0.3mL/(cm2.s)；使用温度范围是一150〜250℃。
(a)幻膜正面电镜照片 (b)膜反面电镜照片
(c)幻膜纵向截面电镜照片 (d)由膜横向截面电镜照片
图1-18 PTFE微孔薄膜扫描电镜照片
采用美国Coulter公司的PorometerⅡ型透过材料孔径分析仪测试 孔径、孔径分布、孔数和孔数分布等。PTFE微孔薄膜的平均孔径为0.02〜15μm；孔隙率为50%〜90%；接触角为103°〜140°；膜厚度为 24〜45μm，PTFE薄膜的厚度均匀度在5%以下；经向抗张强度或拉伸 强度为4〜40Mpa(4x106~40x106N/m2)，纬向抗张强度或拉伸强度 大约为经向的10%，断裂伸长在50%〜100%之间；透湿量为0.4x104〜1.7x104g/(m2.24h)，—般为6000g/(m2.24h)；耐静水压为90〜170kPa(9~17mH2O)；透气量小于 0.3 X 10-2m3/(m2.s)[0.3mL/(cm2.s)；使用温度范围是一150〜250℃。
